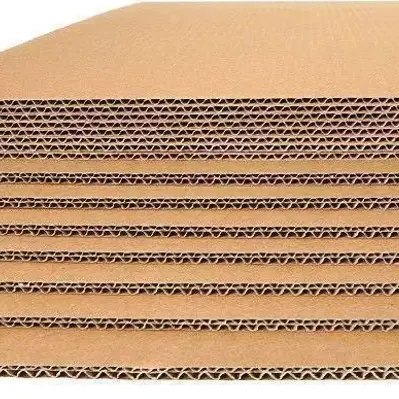

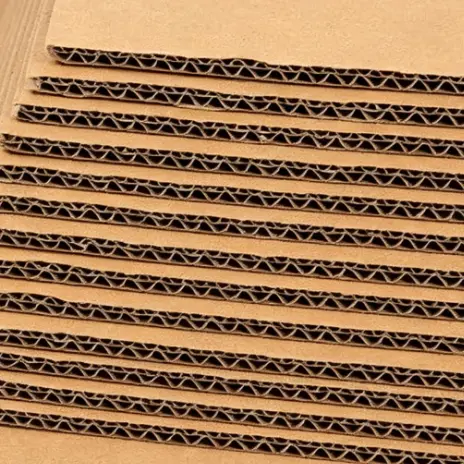

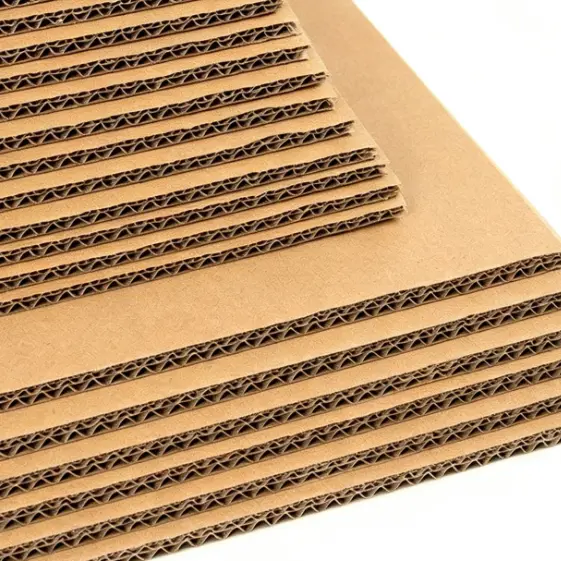

Cartone ondulato a doppia parete BE-Flute ad alta compressione

Il cartone ondulato a doppia parete con scanalatura BE ad alta compressione viene prodotto incollando e pressando uno strato esterno di scanalatura fine (scanalatura E) con uno strato interno di scanalatura media (scanalatura B) ad alte temperature. Questa struttura composita raggiunge un equilibrio ingegneristico tra controllo dello spessore e resistenza fisica: lo spessore complessivo viene mantenuto entro l'intervallo 3,5–5,0 mm, circa il 30%–40% più sottile rispetto ai tradizionali pannelli BC a doppia parete, pur fornendo un supporto strutturale sufficiente per l'impilamento.

Questa struttura è adatta per l'imballaggio di merci di peso medio-leggero (18-30 kg), offrendo una combinazione di utilizzo efficiente dello spazio di stoccaggio e trasporto e di protezione affidabile del prodotto.

Parametri fisici chiave

ILCartone ondulato a doppia parete BE-Flute ad alta compressioneè prodotto in stretta conformità con lo standard nazionale GB/T 6544-2008 "Cartone ondulato". I suoi principali indicatori di prestazione sono i seguenti:

Spiegazione dell'indicatore: la resistenza dell'Edge Crush Test (ECT) è un parametro chiave che misura la resistenza alla compressione verticale del bordo del cartone e determina direttamente la massima resistenza all'impilamento del cartone. La resistenza allo scoppio riflette la resistenza del cartone alla perforazione localizzata ed è direttamente correlata alla forza di adesione delle fibre del cartone di rivestimento e del mezzo ondulato. Entrambi i parametri devono essere testati dopo 24 ore di precondizionamento in un ambiente standard (23°C, 50% UR). La norma nazionale richiede una resistenza allo scoppio di almeno 1.200 kPa per il cartone ondulato a doppia parete; i valori sopra citati rappresentano misurazioni effettuate in base alle specifiche standard e i valori effettivi possono variare a seconda delle modifiche alla composizione del materiale.

Confronto con altre strutture ondulate a doppia parete

Differenze di spessore e peso

Il pannello ondulato a doppia parete con scanalatura BC standard ha uno spessore di 6,0–7,0 mm, mentre il cartone ondulato a doppia parete con scanalatura BE ad alta compressione è controllato entro l'intervallo 3,5–5,0 mm. Questa riduzione dello spessore di circa 2,5 mm consente un aumento del 6%–8% della capacità di carico all'interno di un container high-cube da 40 piedi.

Differenze nella stampabilità

La scanalatura fine esterna presenta un numero maggiore di scanalature per unità di lunghezza, fornendo punti di supporto più densi per il cartone di rivestimento e determinando una planarità della superficie superiore. Questa caratteristica offre vantaggi nella stampa flessografica, in particolare per la riproduzione di linee sottili e ampie aree di colore solido, soddisfacendo così i requisiti di presentazione visiva per i loghi dei marchi e gli imballaggi per espositori per la vendita al dettaglio. Rispetto alla BC-flute offre una maggiore precisione di stampa; rispetto alla scanalatura EE garantisce una maggiore rigidità strutturale e una superiore resistenza alla deformazione durante l'impilamento.

Differenze nella capacità di carico

Secondo le specifiche standard, la resistenza allo schiacciamento dei bordi (ECT) varia da 4,5 a 5,5 kN/m, rendendoCartone ondulato a doppia parete BE-Flute ad alta compressioneadatto al confezionamento di merci di peso medio-leggero (18–30 kg). Per le applicazioni che richiedono una maggiore capacità di carico, la resistenza può essere migliorata aumentando la grammatura del cartone (ad esempio, utilizzando cartone kraft superiore a 190 g/m²) o selezionando un supporto ondulato ad alta resistenza.

Scenari applicativi

·Imballaggi per e-commerce ed elettronica di consumo: adatti per articoli quali accessori digitali, piccoli elettrodomestici e hardware intelligente; bilancia l'aspetto visivo con una solida protezione della spedizione.

Imballaggi per alimenti e beni di largo consumo: ideali per confezioni multiple di bevande, confezioni regalo per snack, articoli di cancelleria, giocattoli e articoli per la casa; il design leggero riduce i costi logistici, mentre la resistenza allo schiacciamento dei bordi supporta l'impilamento multistrato negli ambienti di vendita al dettaglio.

Packaging espositivo per la vendita al dettaglio: adatto per creare espositori temporanei e vetrine promozionali; presenta una superficie stampabile di alta qualità e un design strutturale stabile.

Processo di produzione e garanzia di qualità

Utilizza una linea di produzione automatizzata di cartone ondulato a cinque strati, garantendo il controllo del processo end-to-end, dalla formulazione delle materie prime e la laminazione/pressatura fino al taglio e alla formatura.

Selezione delle materie prime: utilizza cartone kraft ad alta rigidità e supporto ondulato ad alta resistenza, incollato con adesivo ecologico a base di amido. La grammatura del cartoncino è regolabile tra 140 e 250 g/m² in base ai requisiti di carico; la grammatura media è regolabile tra 100 e 170 g/m².

Laminazione e pressatura: pressatura simultanea ad alta temperatura di supporti ondulati a doppio strato; il controllo preciso dello spessore del pannello e della tensione dello strato previene la deformazione della scanalatura durante la laminazione.

Post-elaborazione: compatibile con processi di stampa, scanalatura e fustellatura ad alta velocità; il pannello resiste a tagli e pieghe ad alta precisione, garantendo bordi puliti e adattandosi a forme irregolari personalizzate e requisiti di stampa complessi.

Appalti e Servizi

Zhongyi Intelligent Packaging Co., Ltd. è un produttore e fornitore professionale con oltre 20 anni di esperienza nel settore degli imballaggi in cartone ondulato. L'azienda gestisce una base di produzione intelligente che copre 42 mu (circa 28.000 m²) nella contea di Changli, città di Qinhuangdao, provincia di Hebei, con un investimento totale di 200 milioni di RMB e una forza lavoro di oltre 100 dipendenti. Riconosciuta come un'impresa "specializzata, raffinata, unica e innovativa" (SRUI) della provincia di Hebei, l'azienda è dotata di macchinari avanzati, tra cui linee di produzione automatizzate di cartone ondulato a cinque strati, macchine da stampa offset ad alta velocità e centri di elaborazione intelligenti, insieme a strumenti di test completi. Tutti i processi, dalla formatura e ondulazione della carta base alla stampa di precisione, fustellatura e finitura resistente all'umidità, vengono eseguiti internamente, garantendo il controllo totale sulla qualità del prodotto, sui programmi di produzione e sulla precisione della personalizzazione.

Copertura del servizio: le operazioni coprono stabilmente la regione di Pechino-Tianjin-Hebei, la Mongolia interna e la Cina nord-orientale. La consegna rapida a breve distanza è disponibile nelle regioni di Pechino-Tianjin-Hebei e nel nord-est, mentre gli ordini a livello nazionale vengono spediti entro tre giorni lavorativi.

Capacità di produzione e fornitura: viene mantenuto un ampio stock di cartone ondulato standard BE a doppia parete ad alta compressione, consentendo la rapida evasione di ordini di piccoli e grandi volumi. Sono previste specifiche personalizzate per la produzione (larghezze, grammature, spessori o processi di stampa non standard); il primo lotto viene consegnato entro 7-10 giorni lavorativi dalla conferma del campione. La pianificazione della produzione è flessibile, con priorità data alla prototipazione, agli ordini di prova di piccoli lotti e alle richieste urgenti.

Sistema di controllo qualità: l'azienda mantiene un sistema di controllo qualità standardizzato che copre ogni lotto e possiede tutte le qualifiche necessarie, tra cui una licenza commerciale, un permesso per le operazioni di stampa e la certificazione del sistema di qualità ISO. Prima della spedizione, i campioni di ciascun lotto vengono sottoposti a test per valutare indicatori chiave quali resistenza allo schiacciamento dei bordi, resistenza allo scoppio, deviazione dello spessore, contenuto di umidità e forza di adesione. Su richiesta del cliente, la verifica delle prestazioni può essere condotta anche in condizioni reali, come la vibrazione simulata del trasporto a lunga distanza, la spedizione marittima con elevata umidità e l'impilamento multistrato. Il CPK inter-lotto (indice di capacità di processo) è ≥ 1,33, garantendo una qualità costante e tracciabile per la fornitura a lungo termine.

Fornitura diretta in fabbrica: in qualità di produttore originale, l'azienda gestisce tutti i processi internamente, eliminando gli intermediari e offrendo ai clienti approvvigionamenti un modello di fornitura diretta dalla fabbrica.

Servizio di supporto completo: sfruttando oltre vent'anni di esperienza nel settore, l'azienda fornisce un servizio di supporto completo, compresa la consulenza sulla selezione dei prodotti pre-vendita, il monitoraggio della produzione durante il processo e la garanzia della qualità post-vendita. Offriamo campioni gratuiti per i test e forniamo dimensioni personalizzate e specifiche dei materiali su misura per scenari applicativi specifici, prevenendo efficacemente sprechi di costi e danni al prodotto causati da una selezione impropria.

Garantiamo il rispetto ambientale: tutto il cartone ondulato è prodotto utilizzando pasta di legno vergine di elevata purezza e accoppiato con adesivi e inchiostri ecologici e inodori. Privi di sostanze volatili nocive, i materiali sono riciclabili e biodegradabili al 100% e soddisfano le normative ambientali nei mercati nazionali e nei principali mercati esteri, tra cui UE e Nord America, nonché i requisiti di esportazione.

Domande frequenti

Q1: Quale peso di impilamento può sopportare il cartone ondulato a doppia parete BE-Flute ad alta compressione?

R: Dipende dalle dimensioni del cartone, dalla grammatura del cartone e del supporto e dal numero di strati impilabili. Zhongyi esegue calcoli precisi e personalizza la composizione della carta in base a specifici requisiti di altezza di impilamento (ad esempio, 2,4 m per contenitori, 3 m per magazzini) e fattori di sicurezza, utilizzando formule di conversione tra i valori di resistenza alla compressione della scatola (BCT) e del test di schiacciamento dei bordi (ECT). Per ambienti ad elevata umidità (UR 90%), Zhongyi fornisce anche dati di test ECT in condizioni umide per garantire l'affidabilità del prodotto durante il trasporto effettivo.

D2: La scanalatura B o la scanalatura E collasseranno durante l'impilamento a lungo termine in magazzino dei pannelli con struttura BE?

R: Esistono due cause principali del collasso delle scanalature: la deformazione plastica dovuta all'insufficiente resistenza alla compressione della tavola e l'ammorbidimento delle fibre in ambienti ad elevata umidità (RH > 75%). In una struttura BE, la scanalatura B ha un'ampiezza d'onda maggiore e una rigidità a compressione significativamente più elevata rispetto alla scanalatura E; sotto lo stesso carico, il tasso di deformazione da compressione della scanalatura B è circa il 60%–70% di quello della scanalatura E, rendendo la scanalatura E più incline al micro-collasso iniziale durante l'impilamento. Per evitare il collasso, si consigliano due soluzioni standard: ① Quando l'impilamento supera i sei strati, orientare la scanalatura B parallela all'asse verticale del cartone per sfruttare la rigidità longitudinale della scanalatura B per sostenere il carico; ② Quando l'umidità ambientale supera il 70%, utilizzare un cartone di rivestimento resistente all'umidità (assorbimento d'acqua ≤ 25 g/m², testato per GB/T 1540), che può aumentare la ritenzione della resistenza in ambienti ad alta umidità dal 70% a oltre l'85%.

D3: Con quale efficacia il cartone ondulato BE a doppia parete con scanalatura ad alta compressione riproduce i punti mezzitoni durante la stampa flessografica?

R: Il rivestimento esterno è supportato dallo strato di scanalatura E, che presenta un'altezza della scanalatura di soli 1,2 mm e un passo di 2,5 mm; di conseguenza, la planarità della superficie è di gran lunga superiore a quella delle tavole con scanalatura B o C (altezze della scanalatura di 2,5–3,5 mm). I dati misurati mostrano che la rugosità superficiale del rivestimento esterno per il pannello ondulato BE (determinata secondo GB/T 2679.9) è di 2,5–3,5 μm, mentre per il pannello ondulato BC è di circa 4,5–6,0 μm. Questa differenza influisce direttamente sulla riproduzione dei punti dei mezzitoni: la scheda BE-flute supporta una lineatura di 150–175 linee per pollice (lpi), rendendola adatta per grafica natalizia complessa, loghi di marchi e testo di piccole dimensioni; se abbinato alla flessografia ad alta definizione (utilizzando la produzione di lastre digitali e curve precise di compensazione del punto), può raggiungere una qualità di stampa di 200 lpi. Bisogna però fare attenzione alla pressione della stampa flessografica; l'ideale è una profondità dell'impronta di 0,3–0,5 mm, poiché una pressione eccessiva (>0,7 mm) può schiacciare la scanalatura E e causare depressioni superficiali.

D4: Quanto è significativa la differenza nella resistenza alla compressione tra i pannelli ondulati a doppia parete con onda BE e EE con la stessa grammatura?

R: Considerando grammature identiche per il rivestimento esterno, medio e interno, la resistenza allo schiacciamento dei bordi (ECT) del cartone ondulato BE è circa 1,3–1,5 volte quella del cartone ondulato EE e la sua resistenza allo scoppio è circa 1,2 volte superiore. La causa principale di questa differenza risiede nell'altezza della scanalatura: l'altezza della scanalatura B (2,5 mm) supera quella della scanalatura E (1,2 mm). Sotto carico verticale, il profilo ondulato della scanalatura a B fornisce un momento di inerzia più elevato per la sezione trasversale, migliorando così la rigidità complessiva della tavola. Ad esempio, con una configurazione di supporto esterno da 140 g/m², supporto medio da 100 g/m² e rivestimento interno da 140 g/m², l'ECT ​​misurato è di circa 5,0 kN/m per il cartone ondulato BE e 3,6 kN/m per il cartone ondulato EE. Negli scenari di impilamento, il cartone ondulato BE consente due strati aggiuntivi rispetto al cartone ondulato EE (6 strati contro 4 strati, presupponendo contenuti identici). Certo, il cartone EE-flute offre una superficie più liscia (rugosità di circa 1,8–2,5 μm) e una qualità di stampa leggermente superiore; tuttavia, se l'altezza di impilamento supera 1 metro o la distanza di trasporto supera i 500 km, la resistenza superiore alla deformazione del pannello BE-flute diventa un vantaggio significativo.

D5: Come si confrontano i pannelli ondulati a doppia parete BE-flute e BC-flute in termini di rapporto costo-efficacia complessivo?

R: Grazie all'utilizzo della scanalatura E per lo strato esterno, la struttura BE raggiunge una resistenza allo schiacciamento dei bordi paragonabile alla struttura BC utilizzando al tempo stesso cartoncino di grammatura inferiore e carta media, riducendo così il consumo di materia prima, con gli stessi requisiti di rigidità. Inoltre, la struttura BE è più sottile di circa 2,5 mm rispetto alla struttura BC, consentendo un aumento del 6%–8% della capacità di carico all’interno di un container high-cube da 40 piedi e con conseguente riduzione dei costi di trasporto unitari. Per quanto riguarda la stampa, lo strato esterno E-flute offre una planarità superficiale superiore, che riduce al minimo gli sprechi causati da difetti di stampa. Nel complesso, la struttura BE offre prestazioni fisiche equivalenti alla struttura BC con un minore input di materie prime, offrendo un rapporto costo-efficacia superiore in termini di consumo di materie prime, stoccaggio e spazio di trasporto; è particolarmente adatto per progetti di approvvigionamento di grandi volumi che danno priorità al controllo dei costi e all'utilizzo dello spazio.

Q6: La tua azienda è il produttore originale? Come garantite una qualità costante per ordini di grandi volumi?

R: Zhongyi Intelligent Packaging è un produttore originale con oltre 20 anni di esperienza nel settore degli imballaggi in cartone ondulato. Gestiamo un impianto di produzione intelligente che copre circa 28.000 metri quadrati (42 mu), dotato di una linea di produzione automatizzata completa di cartone ondulato a cinque strati e di strumenti di test di supporto. Gestiamo internamente ogni fase del processo, dalla formatura e ondulazione della carta grezza alla stampa di precisione, fustellatura e finitura resistente all'umidità, eliminando la necessità di intermediari. Per garantire la qualità, abbiamo stabilito un sistema di controllo qualità standardizzato che copre ogni lotto e possediamo la certificazione del sistema qualità ISO. Prima della spedizione, campioniamo casualmente le merci per testare indicatori chiave come la resistenza allo schiacciamento dei bordi, la resistenza allo scoppio, la deviazione dello spessore, il contenuto di umidità e la forza di adesione. Possiamo anche condurre verifiche delle prestazioni in base ai requisiti del cliente, simulando condizioni reali come vibrazioni di trasporto a lunga distanza, spedizioni marittime con elevata umidità e impilamento multistrato, per garantire una qualità costante delle forniture sfuse.

Q7: Il cartone ondulato a doppia parete BE flauto ad alta compressione soddisfa gli standard ambientali di esportazione?

R: Sì, è pienamente conforme. Il nostro cartone ondulato a doppia parete BE flauto ad alta compressione è prodotto utilizzando pasta di legno vergine di elevata purezza e incollato con adesivo ecologico e inodore a base di amido. Utilizza inchiostri a base acqua, non contiene sostanze volatili nocive ed è riciclabile e biodegradabile al 100%, nel pieno rispetto delle normative ambientali nei mercati nazionali e nei principali mercati esteri (inclusi UE e Nord America). Offriamo anche servizi a valore aggiunto per soddisfare i requisiti di esportazione, come etichette di avvertenza per l'esportazione stampate su misura e laminazione resistente all'umidità e alle macchie.

Q8: Qual è il tempo di consegna? Come vengono gestite le specifiche personalizzate?

R: Le specifiche standard (larghezze di 1200/1400/1600 mm; spessori di 4,0–4,5 mm) sono mantenute in magazzino; gli ordini vengono spediti entro tre giorni lavorativi a livello nazionale, con consegna il giorno successivo disponibile per le regioni di Pechino-Tianjin-Hebei e del nord-est. Le specifiche personalizzate (larghezze, grammature, spessori o processi di stampa non standard) richiedono una produzione programmata; il lotto iniziale viene consegnato 7-10 giorni lavorativi dopo la conferma del campione. Offriamo quantità d'ordine minime flessibili per prove su piccoli lotti e possiamo dare priorità alla produzione di campioni. Per ordini stabili e di grandi volumi, possiamo firmare accordi di produzione a lungo termine per ridurre ulteriormente i tempi di consegna e garantire una fornitura continua.

Se hai altre domande non trattate qui, contatta i nostri tecnici di vendita per assistenza tecnica individuale.
